Компенсаторы круглые линзовые ПГВУ (пылегазовоздухоустойчивые) применяются в городе Елец для компенсации тепловых расширений трубопроводов и оборудования промышленных установок. Основной рабочий элемент устройства — кольцевая линза, отштампованная из тонколистового металла. В соответствии с чертежами ПГВУ 242…245-92 число линз в одном компенсаторе может варьироваться от 1 до 4. Устройство может подсоединяться к трубопроводу:

через фланцы из равнополочных уголков (исполнение 1);
свариванием направляющих патрубков компенсатора и трубопровода (исполнение 2).

Характеристики

Круглый линзовый компенсатор устанавливается на трубопроводы и корпуса оборудования с условным диаметром Ду 200…6000 мм. Рабочая среда: инертные и малоагрессивные среды (пар, воздух, топочные газы). Предельно допустимые параметры среды: давление Pизб. ≤ 2000 мм.вод.ст. (0,02 МПа), температура -10 0С≤ Т ≤ +425 0С. Однолинзовый компенсатор поглощает до 18 мм термически удлиненной трубы, двухлинзовый — 38 мм, трехлинзовый — 52 мм, четырехлинзовый — 76 мм. Если производится холодная растяжка , то компенсирующую способность устройства можно увеличить на 100%.

Материальное исполнение

Принимается в зависимости от условий эксплуатации компенсатора. Согласно ПГВУ линза изготавливается в городе Елец из Ст.10 или Ст.15, а направляющие патрубки и фланцы — из Ст.3. В том случае, если компенсатор монтируется на улице, в климатическом поясе, где температура наружного воздуха опускается ниже -40 0С, то детали изготавливаются из низколегированной стали 09Г2С или 16ГС. Окончательный выбор марки стали происходит после согласования с заказчиком.

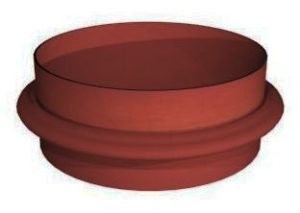

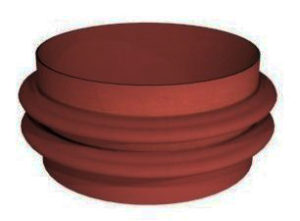

Компенсаторы однолинзовые круглые ПГВУ	Компенсаторы двухлинзовые круглые ПГВУ

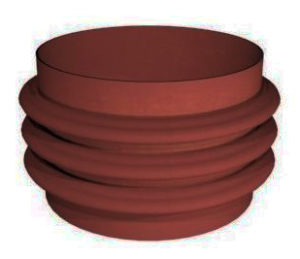

Компенсаторы трехлинзовые круглые ПГВУ	Компенсаторы четырехлинзовые круглые ПГВУ

Купить круглые линзовые компенсаторы ПГВУ вы можете в компании ООО «СтилсГрупп» в Ельце. Собственное производство, низкие цены, доставка в регионы РФ и СНГ. Для заказа компенсаторов вы можете отправить заявку по электронной почте info@steels-group.ru.
